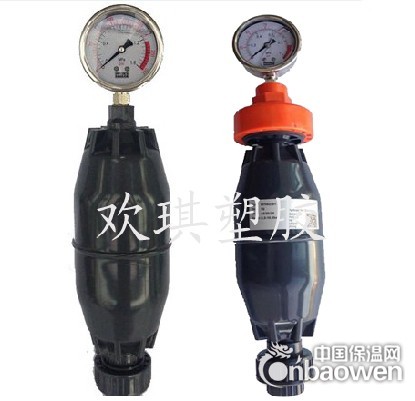

脉冲阻尼器又名脉动缓冲器、脉动阻尼器,是消除管路脉动的常用元件,是计量泵必须配备的附件。GAG脉冲阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管与计量泵配套使用。脉动阻尼器是一种用于消除管道内液体压力脉动或者流量脉动的压力容器。可起到稳定流体压力和流量、消除管道振动、保护下游仪表和设备、增加泵容积效率等作用。
二、脉冲阻尼器结构形式:
脉冲阻尼器广泛应用于计量泵(加药泵)管路系统中,可以大致分成三种形式的:空气室式脉冲阻尼器,膜片式脉冲阻尼器和气囊式脉冲阻尼器,他们的选型因为其自身结构的特点和缓冲效果不同而有所不同。

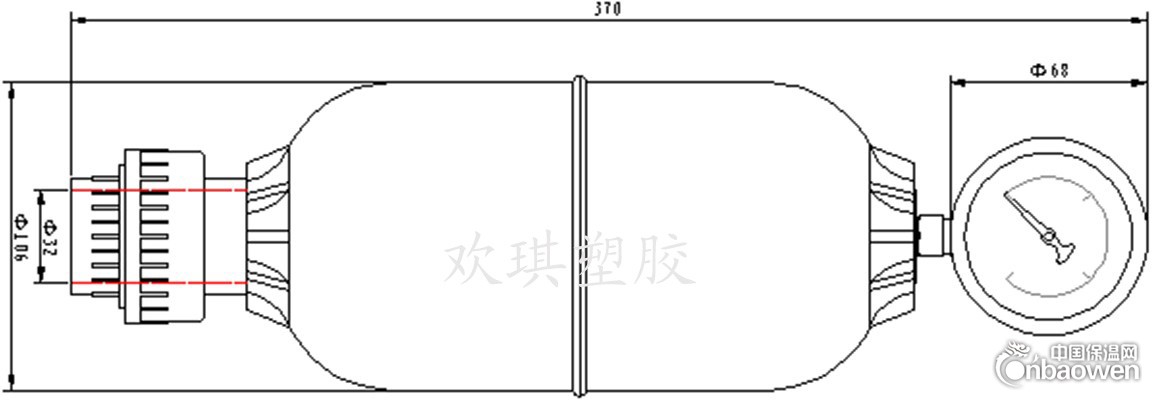

三、脉冲阻尼器产品图纸:
1、空气式脉冲阻尼器:
空气式脉冲阻尼器就像在管路上加一个带压力表的可乐罐一样,液体靠直接压缩里面的空气而起到一个缓冲的效果,但是其最大的缺点就是阻尼器里的空气会渐渐的溶解到介质中,从而导致可压缩的空气容积越来越少,能起到缓冲的作用也越来越小,需要把阻尼器从设备上拆下来后从新与大气连通才可以保证里面的空气容积,所以在使用过程中维护起来稍微麻烦一些,不过其成本比较低廉,所以适合一些对缓冲要求不是太高的系统使用。空气式脉冲阻尼器的选型方法是每次冲程的容积数(以毫升为单位)乘以26,即得到能减小90%脉冲的最小容积数。
2、膜片式脉冲阻尼器:
膜片式脉冲阻尼器分为上下壳体,中间有层氟塑料材质的膜片分隔,其缓冲效果相对于空气室式的要好很多,最大优点就是预充的气体和管路中的液体是分开的,比较方便维护,我公司生产的膜片式脉冲阻尼器PVC材质的最大耐压是1.0MPa,不锈钢材质的最大耐压是2.5MPa,膜片式脉冲阻尼器的选型方法是每次冲程的容积数(以毫升为单位)乘以10,即得到能减小90%脉冲的最小容积数。
3、气囊式脉冲阻尼器:
气囊式脉冲阻尼器的最大优点在于其能够承受较高的压力,其结构是在空气罐内加一个气囊,气囊内充入一定压力的气体,在管路中,管路中的液体压缩气囊,气囊收缩,然后扩张,从而起到缓冲效果,但是气囊式脉冲阻尼器一般成本偏高,特殊材质的气囊生产周期比较长。其选型方法是每次冲程的容积数(以毫升为单位)乘以10,即得到能减小90%脉冲的最小容积数。
四、阻尼器选型:
选择适合的脉动阻尼器,应首先根据现场实际情况和工艺要求确定所需达到的脉动消除率指标,然后根据此技术指标进行定量选型。准确的脉动阻尼器选型应根据流量、压力、泵类型、泵转速、泵缸数、泵相位差(多级泵)、脉动消除率、应用目的、管道流体成分、管道流体密度、管道流体粘度、管道流体温度等参数综合计算和分析后确定。通过以上参数,关键需要计算出流体的脉冲量(即1次脉冲所输送的液体体积)和脉动频率。再结合脉动消除率指标,即可初步计算出所需要的脉动阻尼器类型和容积。 例如,要求残余脉动控制在10%以内、脉冲量为1升/次、脉动频率为2次/秒,则脉动阻尼器可选用膜片式或气囊式,容积至少为10升。
